索具螺旋扣
◆ 索具螺旋扣采用优质合金钢锻造成形,经机械加工,热处理,各项检验和试验,表面经镀锌处理;起到防锈,抗氧化,抗盐雾的作用。
◆ 特征:常用形式有KUUD KUUH KOOD KOOH KOUH KCOD等 采用优质合金钢锻造而成,强度高 重量轻 用于港口码头 ,电厂,船舶,冶金等领域。
◆ 注意事项
使用时一定要严格遵守额定载荷,过度频繁使用和超载使用都是不允许的。
特别提醒使用操作人员,起重过程中,起重机械和起重吊具下请勿站人。
索具螺旋扣出现以下几种情况请停止使用:
1.出现裂纹。
2.变形超过10度。
3.磨损度超过10%
4.超负荷使用后,请重新检验后使用
◆ 特征:常用形式有KUUD KUUH KOOD KOOH KOUH KCOD等 采用优质合金钢锻造而成,强度高 重量轻 用于港口码头 ,电厂,船舶,冶金等领域。
◆ 注意事项
使用时一定要严格遵守额定载荷,过度频繁使用和超载使用都是不允许的。
特别提醒使用操作人员,起重过程中,起重机械和起重吊具下请勿站人。
索具螺旋扣出现以下几种情况请停止使用:
1.出现裂纹。
2.变形超过10度。
3.磨损度超过10%
4.超负荷使用后,请重新检验后使用

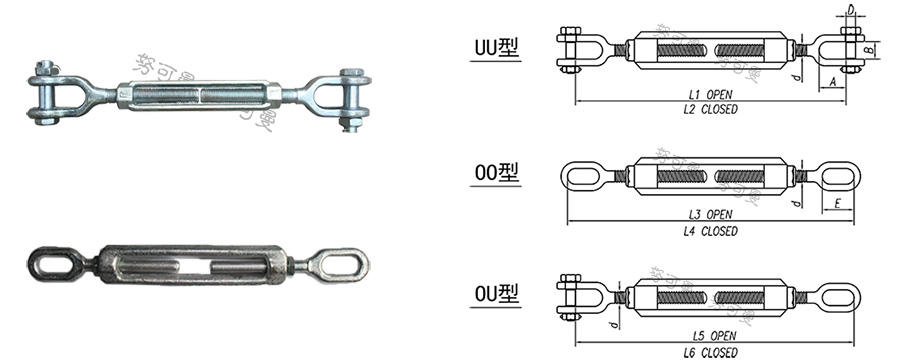

产品型号 | 许用载荷SWL(T) | d | UU型 | OO型 | OU型 | 尺寸(mm) | 重量(kg) | ||||
M级 | P级 | L1-L2 | L3-L4 | L5-L6 | A | B | D | E | |||
TUS01 | 0.12 | 0.18 | M6 | 155-230 | 140-245 | 160-235 | 18 | 10 | 6 | 19 | 0.2 |
TUS02 | 0.25 | 0.4 | M8 | 210-325 | 230-345 | 220-335 | 20 | 12 | 8 | 24 | 0.4 |
TUS03 | 0.4 | 0.6 | M10 | 230-340 | 255-365 | 240-355 | 25 | 14 | 10 | 28 | 0.5 |
TUS04 | 0.6 | 0.8 | M12 | 280-420 | 310-450 | 295-435 | 30 | 16 | 12 | 34 | 0.9 |
TUS05 | 0.9 | 1.2 | M14 | 295-435 | 325-465 | 310-450 | 36 | 18 | 14 | 40 | 1.1 |
TUS06 | 1.2 | 1.7 | M16 | 355-525 | 390-560 | 375-540 | 42 | 22 | 16 | 47 | 1.8 |
TUS07 | 1.7 | 2.1 | M18 | 375-540 | 415-580 | 395-560 | 50 | 25 | 18 | 55 | 2.3 |
TUS08 | 2.1 | 2.7 | M20 | 420-605 | 470-655 | 445-630 | 55 | 27 | 20 | 60 | 3.1 |
TUS09 | 2.7 | 3.5 | M22 | 445-630 | 495-680 | 470-655 | 62 | 30 | 23 | 70 | 3.7 |
TUS10 | 3.5 | 4.5 | M24 | 505-720 | 575-785 | 540-755 | 65 | 32 | 26 | 80 | 5.8 |
TUS11 | 4.5 | 5.5 | M27 | 545-755 | 610-820 | 575-790 | 78 | 36 | 30 | 90 | 6.9 |
TUS12 | 6 | 7.5 | M30 | 635-880 | 700-950 | 665-915 | 85 | 40 | 32 | 100 | 11.4 |
TUS13 | 7.5 | 9.5 | M36 | 655-900 | 730-975 | 690-940 | 95 | 44 | 38 | 105 | 14.1 |
TUS14 | 9.5 | 12 | M39 | 725-985 | 820-1085 | 770-1035 | 105 | 49 | 41 | 120 | 21.3 |
TUS15 | 11 | 14.5 | M45 | 765-1025 | 855-1120 | 810-1075 | 120 | 52 | 45 | 130 | 24.4 |
TUS16 | 14 | 18 | M48 | 845-1135 | 940-1230 | 890-1180 | 130 | 58 | 50 | 140 | 35.9 |
TUS17 | 17.5 | 22 | M56 | 870-1160 | 970-1260 | 920-1210 | 140 | 65 | 57 | 150 | 43.8 |
TUS18 | 21 | 25 | M60 | 940-1250 | 1085-1390 | 1010-1320 | 150 | 70 | 61 | 170 | 57.2 |
TUS19 | 25 | 32 | M64 | 975-1280 | 1130-1435 | 1055-1360 | 160 | 75 | 65 | 180 | 65.8 |

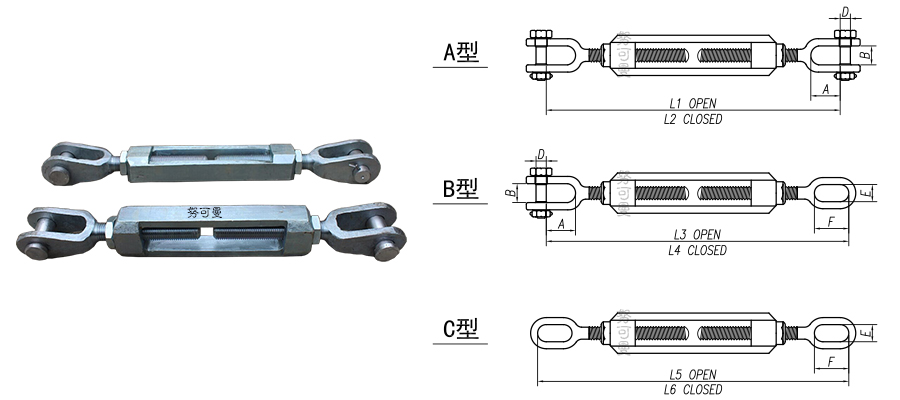

◆ 高强度索具螺旋扣
产品型号 | 许用载荷 SWL(t) | L1、L3、L5 (mm) | L2、L4、L6 (mm) | 尺寸(mm) | ||||
A | B | D | E | F | ||||
TUG01 | 10 | 800 | 600 | 70 | 50 | 40 | 50 | 110 |
TUG02 | 10 | 1000 | 700 | 70 | 50 | 40 | 50 | 110 |
TUG03 | 16 | 860 | 660 | 80 | 56 | 45 | 56 | 120 |
TUG04 | 16 | 1120 | 820 | 80 | 56 | 45 | 56 | 120 |
TUG05 | 25 | 1100 | 800 | 90 | 60 | 56 | 60 | 140 |
TUG06 | 25 | 1300 | 900 | 90 | 60 | 56 | 60 | 140 |
TUG07 | 40 | 1180 | 880 | 100 | 70 | 64 | 70 | 160 |
TUG08 | 40 | 1380 | 980 | 100 | 70 | 64 | 70 | 160 |
TUG09 | 50 | 1300 | 900 | 110 | 75 | 68 | 80 | 180 |
TUG10 | 50 | 1400 | 1000 | 110 | 75 | 68 | 80 | 180 |
TUG11 | 60 | 1480 | 1080 | 120 | 80 | 72 | 80 | 180 |
TUG12 | 60 | 1880 | 1280 | 120 | 80 | 72 | 80 | 180 |
TUG13 | 80 | 1580 | 1180 | 140 | 85 | 80 | 90 | 210 |
TUG14 | 80 | 1980 | 1380 | 140 | 85 | 80 | 90 | 210 |
TUG15 | 100 | 1620 | 1220 | 160 | 90 | 85 | 100 | 240 |
TUG16 | 100 | 2020 | 1420 | 160 | 90 | 85 | 100 | 240 |
TUG17 | 120 | 1680 | 1280 | 180 | 95 | 90 | 100 | 280 |
TUG18 | 120 | 2080 | 1480 | 180 | 95 | 90 | 100 | 280 |
